1、产品设计符合ISO6022和DIN24333规格。
2、最高工作压力250Kgf/cm²。
3、结构：前后盖以钢螺丝连接于法兰板上，前后法兰板与缸体以螺纹连接，结合紧密，拆卸方便，便于检修。
4、严格控制加工精度，有低摩擦高寿命的优点。
5、可使用于工程设备，如钢铁，冶金，船舶等机器。
6、与德国Rexroth公司CDH2油缸相容。
产品参数 /Product parameters
| 油缸性能 | H：轴附防尘套 J：耐热/耐酸 | ||||||||||
| 轴径 | C：C级轴径 B：B级轴径（标准规格HSG160配B轴径）若HSG70（70工作压力）要配B轴径及HSG160（160工作压力）要配C轴径请特别注明 | ||||||||||
| 内径(mm) | φ25，φ32，φ40，φ50，φ63，φ80，φ100，φ125，φ160，φ180，φ200，φ250，φ320，φ400，φ500 | ||||||||||
| 行程(mm) | 用户指定 | ||||||||||
| 安装方式 | 基本型(SD) 前法兰型(FA) 后法兰型(FB) 前圆形法兰型(FC) 后圆形法兰型(FD) 单山型(CA) 单山型附球形轴承(CAI） 中间砲耳型(TC) 径向脚座型(LA) | ||||||||||
| 缓冲型式 | 空白:标准品（无缓冲） PPV:前后皆有缓冲 FPV:前盖有缓冲 RPV:后盖有缓冲 注：缓冲调整油缸，前后盖外径与目录标示不同，请来电洽询 | ||||||||||
| 轴端接头 | Y:Y接头 I:I接头 PR...CE:球形接头（符合ISO-6982及DIN24338规范） | ||||||||||
| 可调行程长度 | 限:双轴前进可调行程油缸，油缸可调整长度 | ||||||||||
| 入油口位置 | 空白:标准型 | ||||||||||
| 缓冲调整阀位置 | 空白:标准型 | ||||||||||
| 入油口规格 | RC:管用锥度牙 G:管用平行牙 M:公制直牙 F:正方形法兰 MM:长方形法兰 | ||||||||||

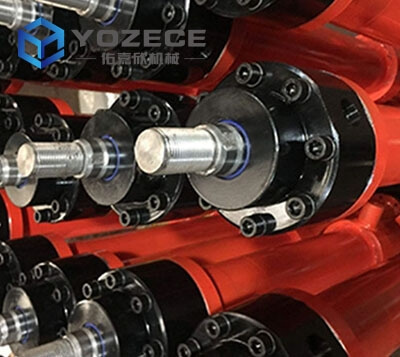

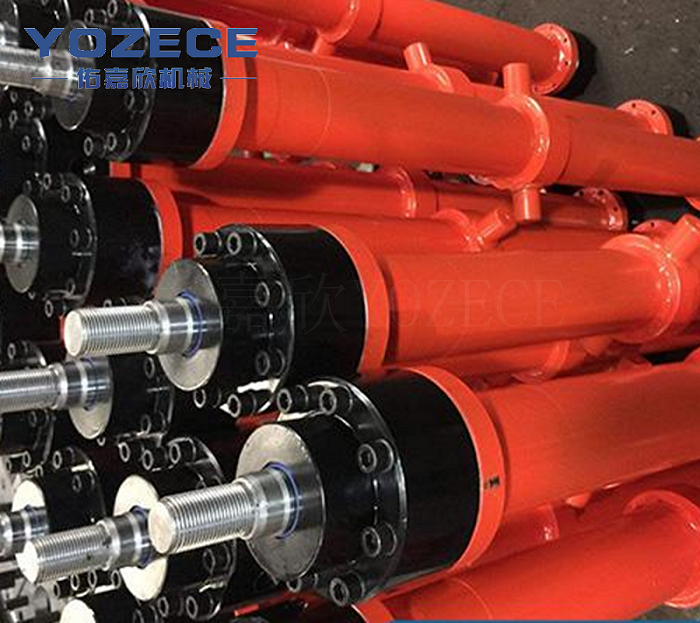

产品细节图 /Product detail
产品优势 /Product advantage
1、HSG工程油缸产品设计符合ISO6022和DIN24333规格。
2、最高工作压力250Kgf/cm²。
3、结构：前后盖以钢螺丝连接于法兰板上，前后法兰板与缸体以螺纹连接，结合紧密，拆卸方便，便于检修。
4、严格控制加工精度，有低摩擦高寿命的优点。
5、可使用于工程设备，如钢铁，冶金，船舶等机器。
6、与德国Rexroth公司CDH2油缸相容。
